6. Darstellungsregeln

    Die Darstellungsregeln können nach persönlichen Vorlieben eingestellt werden. Baufirmen verwenden nämlich trotz Normung für Zeichnungen eigene Darstellungsregeln.

    Dennoch ist erreichbar, daß CAD- Zeichnungen automatisch abgabereif werden, d. h. der Konstrukteur sie nicht nachträglich umgestalten muß.

    Einmal vorab sind dazu pro Zeichnungsart, wie Übersicht, Werkstattplan etc., firmenspezifisch gewünschte Darstellungsregeln auszuwählen. Unter selbsterklärendem Namen gespeichert, dienen sie auch für andere Aufträge. Selbst nachträglich können Zeichnungen mit einem anderen Satz an Regeln automatisch umgestaltet werden, z. B. Entwürfe zu abgabereifen Übersichten für den Bauherrn.

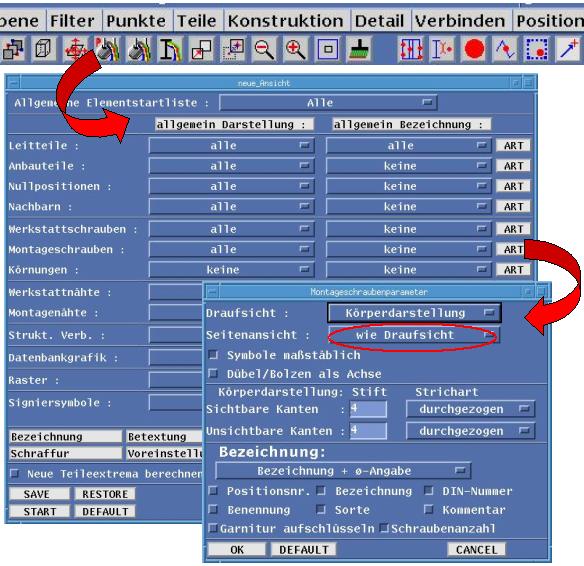

    Um in einem Fenster eigene Darstellungsregeln festzulegen, das Ikon Neue Darstellung (siehe Bild) klicken.

    Im daraufhin erscheinenden Dialogfeld liefert die Schaltfläche [Restore] eine alphabetisch sortierte Liste bewährter Regelkombinationen. Daraus nach Ziehen der vertikalen Bildlaufleiste Übersicht wählen. Dadurch werden im Dialogfeld einige Kontrollkästchen für Regeln angeschaltet, z. B. Leitteile bezeichnen (Profilname etc. an Leitteile zeichnen) und Leitteile darstellen, Werkstattschrauben darstellen und Montageschrauben darstellen. Mit Schaltfläche [ART] könnten noch verfeinerte Regeln festgelegt werden, z. B. ob Leitteile auch in Stirnansicht bezeichnet werden sollen und woraus die Bezeichnung zusammengesetzt wird. Elemente, deren Kontrollkästchen ausgeschaltet ist, bleiben unsichtbar bzw. werden nicht bezeichnet.

    Die so zusammengestellte Kombination an Darstellungsregeln nun als eigenen, neuen Standard mit [SAVE] unter dem Namen Entwurf speichern, der im Feld oberhalb [OK] einzutragen ist. Beide Dialogfelder, das letzte zuerst, mit [OK] schließen. Es gilt dann bis auf weiteres diese Darstellungsart.
