4. Räumliche Darstellung

    Die Befehle dazu für weitere Ansichten, Schnitte und Perspektiven bietet im Hauptmenü Ebene die Gruppe Zusatzansichten.

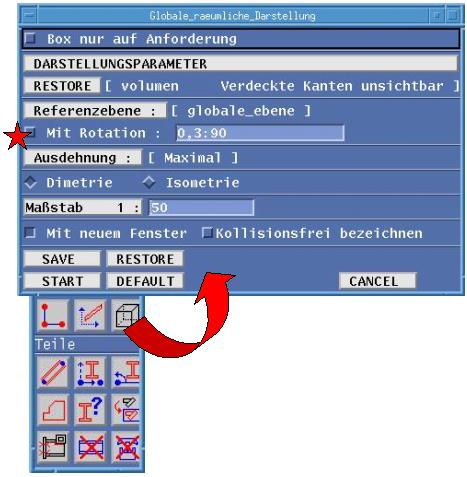

    Sie können wahlweise als zusätzliche Fenster angeordnet oder in das Hauptbild integriert werden, wie in klassischen Übersichten üblich. Bildhaft anschaulich wird der Konstruktionsfortschritt in einer zusätzlichen räumlichen Darstellung des Gesamtbauwerks mit automatischer Ausblendung verdeckter Kanten. Dazu in der Hauptmenüleiste Ebene/ räuml. Darstellung oder in der Ikonreihe raumliche Darst. des Modells Ikon wählen. Falls nicht schon voreingestellt, den Maßstab auf 1:50 einstellen und die Darstellungsart mit dem [Restore], das unterhalb der Schaltfläche [Darstellungsparameter] angeordnet ist, auf Volumen ändern. Durch die Volumendarstellung werden verdeckte Kanten unsichtbar. Nach [Start] erscheint das zusätzliche Fenster. Da noch keine Teile konstruiert wurden, sieht dieses Fenster zunächst genau so aus wie die Rasterdimetrie. Die Arbeitsebene dieser Dimetrie ist der Grundriß. Damit das zusätzliche Fenster nicht zu stark mit dem Hauptbild überlappt, die Abmessung verkleinern und das Fenster an den rechten Rand des Bildschirms ziehen oder das Fenster als Symbol in den Icon Manager legen.

    Ist statt des gesamten Bauwerks nur die Sichttiefe des Hauptbildes räumlich darzustellen, genügt ein Klick auf das Dimetriesymbol am oberen Rand des Hauptbildes.
