1. Auftragskopf

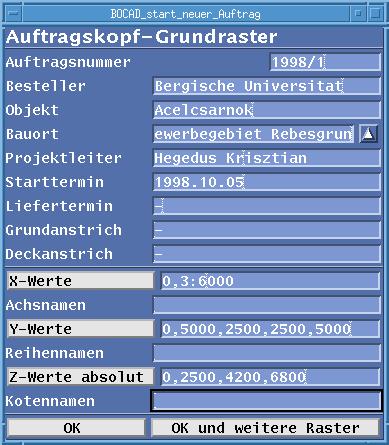

    Das Dialogfeld BOCAD_Start neuer _Auftrag erscheint automatisch. Es ist wie ein Formular auszufüllen. In das Eingabefeld rechts neben Auftragsnummer klicken, mit Taste <Entf> den bisherigen Text entfernen und z. B. durch 1998/1 ersetzen. Taste <Enter> führt ins nächste Eingabefeld. Dieses und die übrigen Felder sinngemäß ausfüllen. Rechts neben Bauort führt Schaltfläche [V] bei Bedarf zu weiteren Feldern wie Termine und Anstrich.

    Üblicherweise haben Gebäude dort, wo Stützen stehen, Rasterpunkte mit Namen. Sämtliche Punkte dieses globalen Gebäuderasters werden automatisch aus den folgenden Angaben zu den Rasterabständen in Längs-, Quer- und Höhenrichtung hergeleitet. Nach Klick in das Eingabefeld neben X-Werte sind dazu für dieses Lehrbeispiel folgende Daten einzugeben:

Die Z-Werte sind Absolutmaße, die andere Relativ.

    Achsen ohne Angabe zum Achsnamen werden mit 1, 2, 3... Reihen mit A, B, C bezeichnet. Die Kotennamen werden automatisch in allen Zeichnungen vor ihren Kotenwert eingefügt.
