5. Neue Ansicht

    Man könnte im Grundriß mit der Aufstellung der Stützen beginnen. Bei Rahmen- und Fachwerken, wie in diesem Beispiel, ist es jedoch anschaulicher, den kompletten Rahmen senkrecht zur Rahmenebene gesehen zu konstruieren. Um das interaktive Arbeiten einfach zu machen, kann daher jede Ebene des Bauwerks auf den Bildschirm gelegt werden. In ihr kann man wie auf einem Zeichenbrett arbeiten. So wird die gewohnte Erfahrungswelt der Konstrukteure auch mit CAD gewahrt und genutzt.

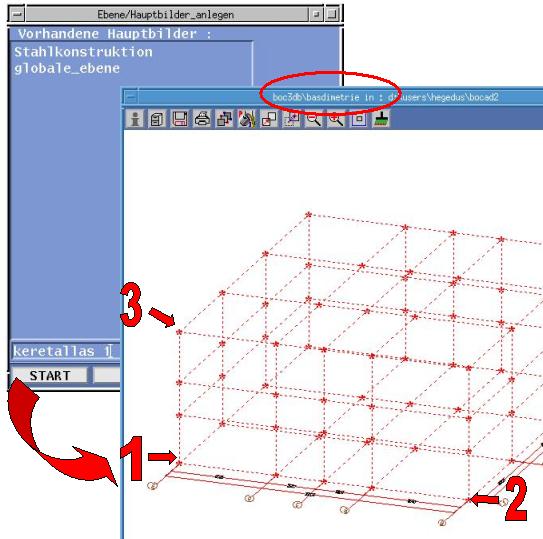

    Die Konstruktion wird, statt mit dem Grundriß zweckmäßig mit der vorderen Giebelwand begonnen. Die Giebelwand- Ebene steht in Achse 1 senkrecht auf dem Grundriß. Hierfür zusätzlich zum Grundriß ein neues Hauptbild anlegen mit Ebene/Hauptbild anlegen. Im Dialogfeld zu ‚Hauptbild anlegen‘ ist im Eingabefeld ein passender Name einzugeben, hier Giebel1 (Bei mir keretallas 1). Nach [Start] verlangt die Leitmeldungszeile oben rechts auf dem Bildschirm, nun die für dieses Hauptbild gewünschte Ebene, Arbeitsebene genannt, durch drei Punkte zu definieren. Sie kann z. B. durch Punkte der Rasterdimetrie (Bild) festgelegt werden. Den Fensterrand der Rasterdimetrie klicken, falls sie teilweise von anderen Fenstern überdeckt ist. Falls sie ganz verdeckt ist, das Kästchen vor dem Namen der Rasterdimetrie Basisdimetrie im Icon Manager klicken.

    Üblicherweise wird beim Konstruieren von außen auf eine Außenwand gesehen, was nach der ‘Rechte Hand Regel’ über die Reihenfolge der gewählten Punkte festgelegt wird. In der Rasterdimetrie dazu zunächst als Ursprung der Arbeitsebene auf Höhenkote ‘0’ den Rasterpunkt E1 klicken. Er wird im Hauptbild in der unteren linken Ecke liegen. Dann Punkt A1 klicken. Er definiert die lokale X-Achse des Hauptbilds, die vom Ursprung aus längs der Unterkante des Bildschirms verläuft. Schließlich auf Höhenkote 6800 den Rasterpunkt E1 für die lokale Y-Achse klicken. Sie verläuft vom Ursprung aus längs der linken Kante des Bildschirms. Abschließen mit <Enter>. Die lokale Z-Achse zeigt dann nach der ‘Rechte Hand Regel’ vom Ursprung aus dem Bildschirm heraus zum Betrachter.

    Im folgenden wird für räumliche Rasterpunkte eine kürzere Schreibweise aus Kote (Höhe), Reihe und Achse verwendet, hier 0E1, 0A1 und 6800E1.

    Nachdem so das Hauptbild Giebel1 angelegt ist, mit Ebene/Hauptbild Wechseln das bisher dargestellte Hauptbild Globale Ebene gegen das Hauptbild Giebel1 wechseln. Nach Wahl von Giebel1 aus der angebotenen Liste, [OK] und [Start] im Dialogfeld Darstellungsparameter, zeichnet das Programm nach den Regeln ‚Entwurf‘ die von diesen Punkten aufgespannte Ebene mit der voreingestellten Sichttiefe von 200/500 mm im Maßstab 1:100. Da bisher noch nichts konstruiert wurde, enthält das Hauptbild zunächst nur die Achsen, Reihen und Koten.
