9. Hauptpositionen

    Az előbb bemutatott rajzokat készítő ablak segítségével készítsd el a Gyárt.sz.egysek nevű rajzokat. Jó pár rajzot elkészít a Bocad. Ha az összes elemet lehelyezted akkor kb. 100db-ot. Úgyhogy türelmesen kell várakoznod.

    Ha a rajzok elkészültek, akkor keresd meg a ...\feladatnév\plots könyvtárban található hpltlst nevű fájlt. Ezt a megfelelő szerkesztővel nézve (pl a ...\BOCAD\KUNDENDATEN\compfe32.exe -vel indítható File Editor-ral) láthatod, hogy melyik rajz melyik elemet ábrázolja.

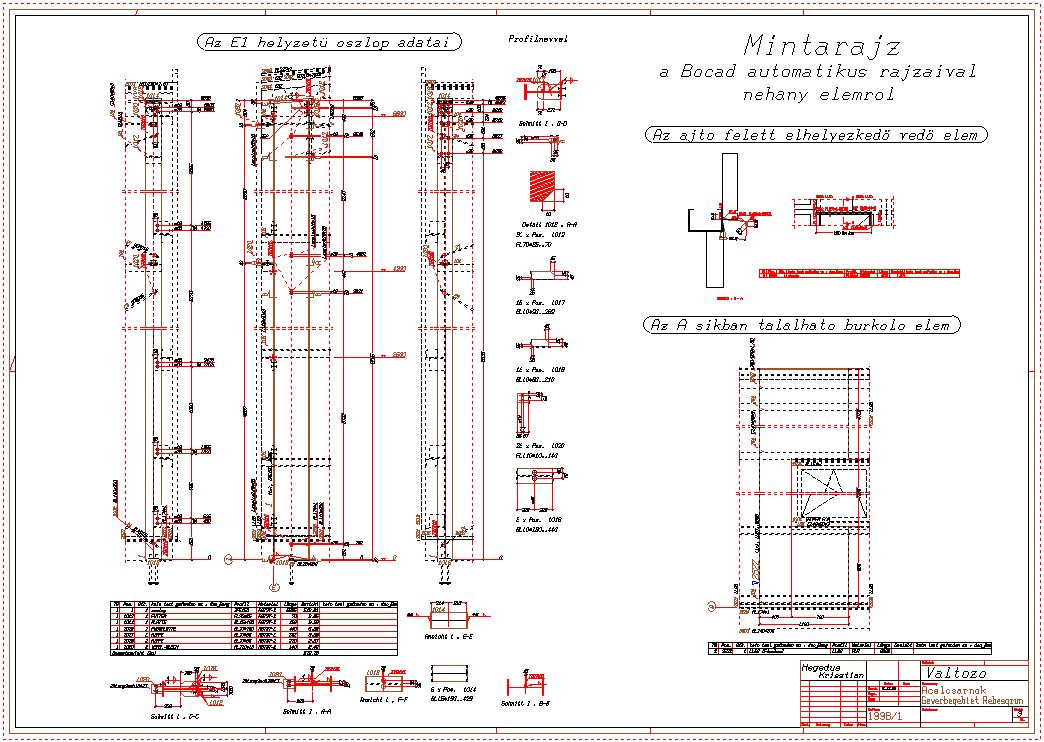

    De természetesen a [SHOW]-ra kattintva grafikus formában is megtekintheted a rajzokat.

    Készíts egy újabb gyűjtőlapot. A lehelyezendő elemek kiválasztásánál, a startlista létrehozásakor válaszd a Főelem-et, így az újonnan készített elemek jelennek meg a listában.
