8. Automatikus rajzkészítés

A Bocad a szerkezet bármilyen részletéről, eleméről, a szerkezet egészéről... képes automatikusan rajzot készíteni.

Válaszd a főmenü Rajz/Rajzgenerálás parancsát. A megjelenő ablak felépítése hasonlít a darabjegyzék készítő ablakhoz. A kívánt rajzot az [Alkalmaz]-zal készítheted el, az alsó menüsor [Lista bemutatás]-ával, pedig megnézheted őket. Több rajztípus létrehozására is lehetőség van, a kívánt rádiógombokat kapcsolod be, aztán válaszd alul az [OK]-t.

Ha több típusú rajzot készítesz, elég nehéz lesz kiigazodni közöttük. Segítség képen íme egy lista arról, hogy alapbeállítással a Bocad melyik típusú rajznak milyen nevet ad, és hogy az azonos típusú rajzokról melyik fájlban (gyűjtőben) találsz információkat.

Német név	Fájl név	Gyűjtő	Magyar név
Draufsichten	plplan	drpltlst	Felülnézetek
Perspektiven	plpers	pepltlst	Perspektíviák
Explosion	plexpl	expltlst	Robbantós
Hauptpositionen	p01#####	hpltlst	Gyárt.sz.egysek
Hauptteilpers	z01#####	phpltlst	Főelemperspek
Einzelteile	s01#####	epltlst	Egyes elem
Naturgrössen	r01#####	npltlst	1 : 1-es rajz
Abwicklungen	a01#####	apltlst	Kiterítési
NC-DSTV	z1p###.nc	-	NC-DSTV, ...feladatnév\dstv -be helyezi el.
Bohrlisten	b1p##	Csak az.	Furatlista, ...feladatnév\lists -be helyezi el.

Ha az alapbeállításokkal létrehozott rajz nem tetszik, számtalan módon megváltoztathatod azt. Most bemutatok egy-két módosítási lehetőséget a perspektivikus rajzon, így majd könnyebben próbálkozhatsz a többi lehetőséggel.

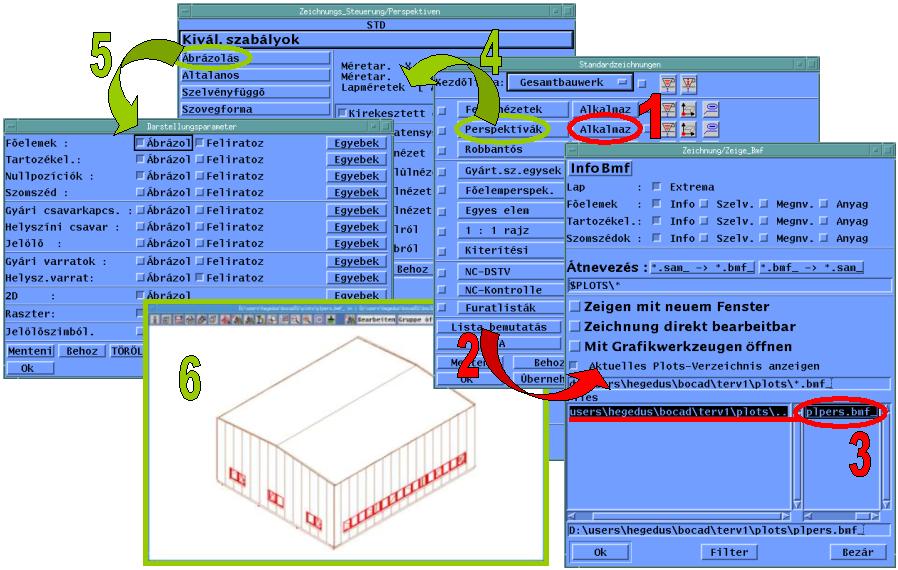

Először készítsd el a perspektivikus rajzot alapbeállításokkal. Kattints a [Perspektívák] melletti [Alkalmaz] gombra, majd hagyd a Bocadet dolgozni. Ezután kattints az ablak alján található [Lista bemutatás]-ára.

Egy nagyon fontos (a rajzkészítés során gyakran használt) ablak jelenik meg. Először az alsó harmadban nézz körül. Bal oldalon az alkönyvtár nevét látod, ahol a Bocad a már elkészített rajzokat keresi, ( ez a ...\feladatnév\plots… alkönyvtár). Jobb oldalon pedig, az ebben az alkönyvtárban található (bmf_ kiterjesztésű) rajzfájlok vannak felsorolva. A fájlnévre kétszer rákattintva, (vagy azt egyszeri kattintással kiválasztva, majd a [OK]-ra kattintva) tekintheted meg azokat.

Láthatod, hogy a Bocad az alapbeállításokkal néhány felesleges feliratot is elhelyez a képen. Változtasd tehát meg az alapbeállításokat, és hozd létre a megfelelő rajzokat.

Az ablakot a felső ikonsorban található piros X-szel zárd be, majd a rajzkészítő ablakban kattints a [Perspektivák] gombra. A megjelenik a perspektivikus rajzok fő tulajdonságait beállító ablak (minden rajztípusnak ugyanilyen a beállító ablaka). Kattints bal oldalon felül a [Ábrázolás]-ra, majd állítsd be úgy, hogy csak a fő, tartozék, valamint a nullpozíciók legyenek ábrázolva (csak a bal oldali oszlop, felső három gombja legyen bekapcsolva). Majd készítsd el a perspektivikus képet. (kétszer [OK], aztán kattints a [Perspektívák] melletti [Alkalmaz] gombra, majd a [Lista bemutatás]-ára, aztán kattints kétszer a plpers.bmf_-re

A felesleges rajzi elemek eltávolítására egy másik, nagyon jól alkalmazható módszer, a szűrők alkalmazása.

Ha az elkészített képeken túl sok minden van rajta (a perspektivikus képet mondjuk burkolat nélkül, magáról a szerkezetről is el szeretnéd készíteni) akkor először kapcsold be a rajztípus mellett, jobb oldalon a rádiógombot (ezzel kapcsolod be a szűrési tulajdonságok figyelembevételét), majd mellette a Filterkriterien zusammenstellen (Szűrőfeltételek összeállítása) ikonra kattintva a megjelenő ablakban állíthatod be magukat a szűrőtulajdonságokat.

	Az első oszlopban (Aktiv) kell beállítanod, hogy az adott sorban szereplő szűrőtulajdonság aktív legyen-e (tehát a szűrésnél figyelembe vegye ezt a feltételt, vagy ne).
	A második oszlopban (igen/nem) kell beállítanod, hogy az adott sorban szereplő szűrőtulajdonság elfogadó (kötelező), vagy kizáró legyen (tehát a szűrés után a rajzon az adott feltételt kielégítő elemek szerepeljenek-e, avagy ne).
	A harmadik oszlopban pedig magát a szűrőtulajdonságot állíthatod be.
