7. Burkolatok nélkül

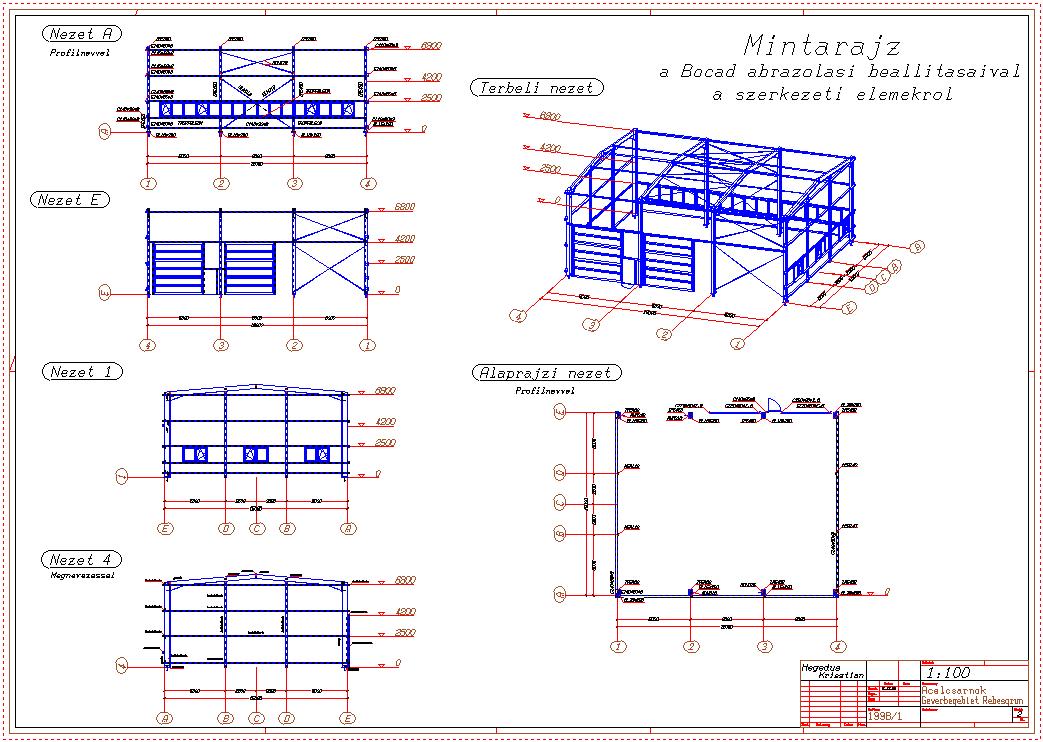

    Ezek után készíts a csarnokról olyan rajzokat, amelyeken csak a szerkezet látszik, burkolatok nélkül. Mivel az elemlehelyezés során a burkolati elemeket a szerkezeti elemektől eltérő alrendszerbe helyezted le, célszerű ezt a második alrendszert kikapcsolni, és akkor a rajzok burkolatok nélkül készülnek el. Legegyszerűbb ugyanezt a gyűjtőlapot elmenteni más néven, pl. sammel2, majd megnyitni. A megnyitás után válaszd fent középen az Alle Gruppen öffnen ohne Frage ikont (Összes csoport megnyitása kérdezés nélkül) hogy szerkeszthetővé váljon a rajzod. Majd kattints a neue Darstellung (Új ábrázolás) ikonra (Kis piros P betű a festékesbödön mellett.).

    A megjelenő ablakban felül válaszd az [Ábrázolás] melletti szűrőt ikont. Az új ablakban felül kattints az [ALRendszer]-re. A megjelenő ablakban a bal oldali hasábban a Jelenlegi ALRendszerek-et, a jobb oldaliban pedig a Szűrőlistá-t találhatod. (A bal oldaliban ott van a 2 alrendszer, a jobb oldali pedig egyenlőre üres.) Válaszd ki a bal oldali listából a 2 burkolatok-at, aztán kattints a [Hozzáad]-ra. Így ez az alrendszer megjelenik a jobb oldali hasábban is, ami azt jelenti, hogy majd az utasítástól függően ezzel a alrendszerrel fog a Bocad valamit tenni. [OK] után az [ALRendszer] gombja mellett, bal oldalon a rádiógombbal válaszd a nem-et, majd ezt kapcsold be az Aktiv oszlopban. Ez tehát azt jelenti, hogy az előbb kiválasztott alrendszerbe tartozó elemek nélkül jelenítse meg a rajzokat.

    Először a [Menteni]-vel mentsd el a szűrési beállításokat tetszőleges névvel, majd [OK/Überscreiben] (OK/felülír).
