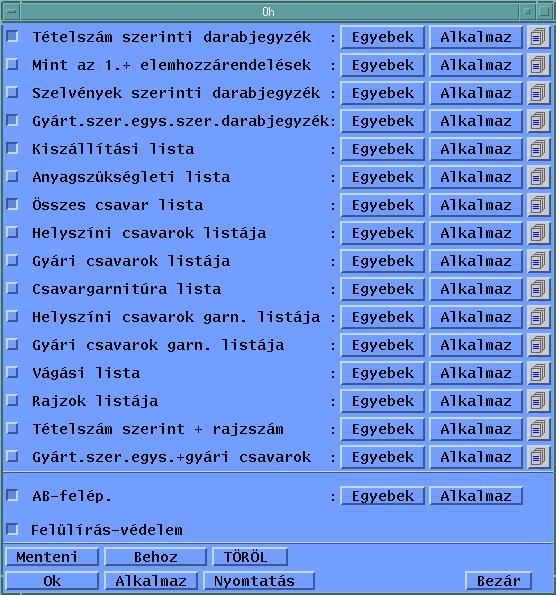

2. Darabjegyzék Számos, természetesen automatikusan készülő darabjegyzéket tud a Bocad létrehozni. Válaszd a főmenü Lista pontját, majd a Darabjegyzék parancsot.
Először
a darabjegyzékek alapját adó adatbázist kell elkészítened. Alul kattints
az AB-felép melletti [Alkalmaz]-ra.
Ezek után már kedved szerint hozhatod létre a darabjegyzékeket. Az adott darabjegyzék sorában az [Egyebek]-kel
a darabjegyzéked külalakján (feliratok, megnevezés, fájlnév...) változtathatsz
(de ne ezzel kezdd), az [Alkalmaz]-ra
kattintva pedig a Bocad létrehozza az adott darabjegyzéket, mellette a Liste
zeigen/Box bleibt (Lista mutatása/ablak marad) ikonra kattintva pedig meg
is nézheted azt. Ha egy darabjegyzéket egyszer már létrehoztál,
aztán újra létrehozod, akkor a Bocad feltesz egy kérdést: Liste überschreiben (__)? (Lista felülírása? (__)), válaszd az [Igen]-t.
Így elkészül az új lista. (Ugyanez igaz az újra létrehozott AB-felép.-re
is.)
Egyszerre több darabjegyzéket is létrehozhatsz.
A rádiógombokkal jelöld ki a szükséges darabjegyzékeket, aztán alul a menüsorban
válaszd a [OK]-t. A létrehozott darabjegyzékeket a [Nyomtatás] paranccsal kinyomtathatod, (a nyomtatóbeállítás,
nyomtatás kezelés megegyezik a rajzkészítés beállításával, kezelésével,
lásd ott). Valamint a már elkészített listákat
a ...\feladatnév\lists könyvtárban meg is találhatod. A listák lis
kiterjesztést kapnak, windowsos szövegszerkesztővel nézve (mivel ez egy
UNIX-os fájl) csak kusza dolgokat láthatsz belőle. De a ...\BOCAD\KUNDENDATEN\compfe32.exe
-vel indítható File Editor-ral (ha
a Windows megfelelően be van állítva automatikusan indul) megtekintve már értelmes
kép tárul eléd, amit akár sima txt
fájllá is átalakíthatsz (mentés másként, UNIX formátum kikapcsolva). Valahogy így néz ki pl. a Tételszám szerinti darabjegyzék első oldala:
BOCAD Software GmbH Am Umweltpark 7 ,44793 Bochum *** MENGENSTUECKLISTE VOM 02.12.98 Seite 1 TB-LISTE *** * * ************************************************************************* * Auftrag: 1998/1 | BLATT: 1 | GRUPPE | ABTEILUNG | BLATT * * BAUHERR: Bergische Universitat | Hegedus Krisztian | 1 * * BAUWERK: Acelcsarnok |-------------------|---------------|------------------* *BAUORT: Gewerbegebiet Rebesgrun | BEARBEITER | ENDTERM. | AENDERUNG * * BAUTEIL: Stahlkonstruktion | - | - | * *--------------------------------------------------------------------------------------------------* * ENTROSTEN | GRUNDANSTRICH | DECKANSTRICH | ZCHG.-GEW * * | - | - | 12258.6 * ****************************************************************************** +-----+------+---------------------+-----------+-------+--------------+------+----+-----------+ POS STCK PROFIL GUETE LAENGE GEW. GES.GEW G.FL. BE- BEMERKUNG VERWENDUNG MM KG KG QM POS +-----+-----+----------------------+-----------+-------+---------------+------+----+----------+ 1 1 IPE450 RST37-2 6995 542.8 542.8 11.2 oszlop 2 1 IPE450 RST37-2 6995 542.8 542.8 11.2 oszlop 3 1 IPE450 RST37-2 6995 542.8 542.8 11.2 oszlop 4 1 IPE450 RST37-2 6995 542.8 542.8 11.2 oszlop 5 1 IPE450 RST37-2 6995 542.8 542.8 11.2 oszlop 6 1 IPE450 RST37-2 6995 542.8 542.8 11.2 oszlop 7 1 IPE450 RST37-2 6995 542.8 542.8 11.2 oszlop 8 1 IPE450 RST37-2 6995 542.8 542.8 11.2 oszlop 9 1 IPE360 RST37-2 7071 403.8 403.8 9.6 gerenda 10 1 IPE360 RST37-2 7071 403.8 403.8 9.6 gerenda 11 1 IPE360 RST37-2 7071 403.8 403.8 9.6 gerenda 12 1 IPE360 RST37-2 7071 403.8 403.8 9.6 gerenda 13 1 IPE360 RST37-2 7071 403.8 403.8 9.6 gerenda 14 1 IPE360 RST37-2 7071 403.8 403.8 9.6 gerenda 15 1 IPE360 RST37-2 7071 403.8 403.8 9.6 gerenda 16 1 IPE360 RST37-2 7071 403.8 403.8 9.6 gerenda 17 1 ROHR88.9*3.2 5600 37.9 37.9 1.6 DRUCKROHR RST37-2 18 2 ROHR88.9*3.2 5505 37.2 74.5 3.1 DRUCKROHR RST37-2 19 2 ROHR60.3*2.9 5976 24.5 49.1 2.3 DRUCKROHR RST37-2 20 4 ROHR60.3*2.9 5881 24.1 96.6 4.5 DRUCKROHR RST37-2 21 2 RUND16 RST37-2 7483 11.8 23.6 0.8 ZUGSTANGE 22 4 RUND16 RST37-2 7339 11.6 46.3 1.5 ZUGSTANGE 23 1 RUND16 RST37-2 7119 11.2 11.2 0.4 ZUGSTANGE 24 1 RUND16 RST37-2 7119 11.2 11.2 0.4 ZUGSTANGE 25 4 RUND16 RST37-2 6484 10.2 40.9 1.3 ZUGSTANGE 26 1 RUND16 RST37-2 6418 10.1 10.1 0.3 ZUGSTANGE 27 1 RUND16 RST37-2 6418 10.1 10.1 0.3 ZUGSTANGE 28 2 RUND16 RST37-2 6378 10.1 20.1 0.6 ZUGSTANGE +-----+------+---------------------+-----------+-------+--------------+------+----+-----------------+ BLATTGEWICHT / -FLAECHE (KG/QM): 8004.4 183.2 +-----+------+---------------------+-----------+-------+--------------+------+----+-----------------+
|
|
