6. Másolás

    Most hogy készen van egy keretállásod, másold át minden csomópontjával együtt a többi sorba (2, 3, 4-es keretállásokba).

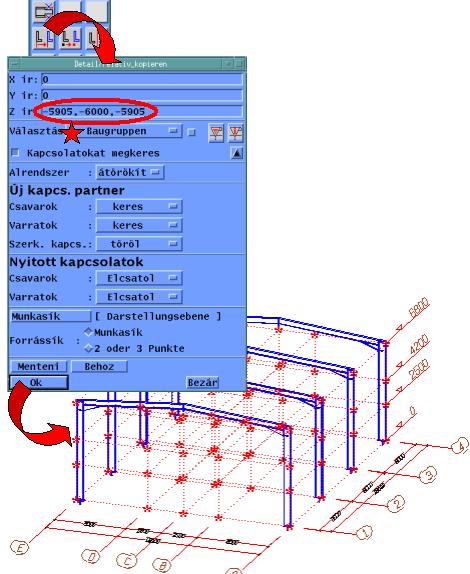

    Válaszd a főmenü Részlet/Méret szerint másol menüpontját, vagy a Teile kopieren über Mass (részeket méret szerint másol) ikont. Jobb egérgomb a rajzterületen, aztán a Z iránynak (Z ir) adj meg: -5905,-6000,-5905 értékeket.

    Miért pont ennyit, amikor a hálóvonalak 6 m-enként vannak? Hát azért, mert a már elkészült kereted nem esett a hálóvonalra, hanem pont mögé helyezted le. Ezekkel az értékekkel a 2-es, és 3-as kereted tengelyvonala a hálóvonalra esik, a 4-es pedig pont a hálóvonal elé. (Egy kis segítség a megértéshez: az oszlop szélessége 190, és 6000-(190/2)=5905.)

    Választás-nak jelöld be a Baugruppen-t (elemcsoportok), így a kapcsolatok elemeit külön kijelölés nélkül is át fog másolni (csavarok, homloklemezek...). Ha a szűrő be van kapcsolva, akkor kapcsold ki!

    [Munkasík]-nak a Darstellungsebene (ábrázolási sík) helyett a homlokzat_a síkját válaszd abban az esetben, ha az elemeket nem ezen a nézeten, hanem másikon, pl. a térbelin jelölöd ki.

    Az [OK] után lenyomott bal egérgombbal téglalapot húzva tudod kijelölni a teljes keretet. Ha több részletben akarod kijelölni, akkor ezt minden további nélkül megteheted (egyszerűen egymás után több téglalappal jelölöd ki az elemeket). Nem elegendő az oszlopokra, és a gerendákra egyesével rákattingatni. Ha kész a kijelölés, akkor <Enter>.
