10. Lapozós kapu
Először
el kell helyezned két Sektionaltor nevezetű fölfelé nyíló, azaz fölfelé
csúszva nyíló lapozós kaput.
A nyílásokkal kapcsolatos
elemek a főmenü Burkolatok pontja
alatt találhatóak. Válaszd a Szekciókapu-t.

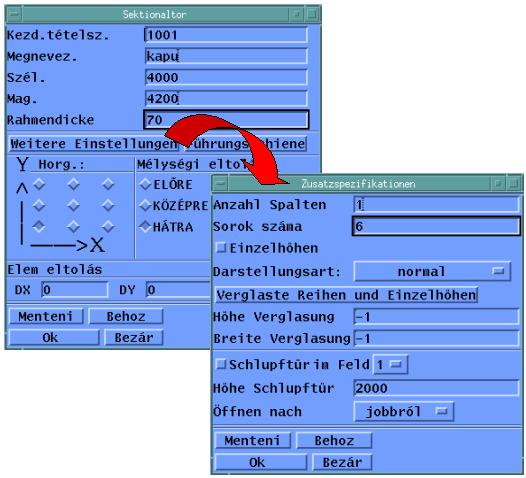

Jobb egérgomb a rajzterületen, a kitöltés pedig a következő: Kezd.tételsz. 1001,
Megnevez kapu, Szél. 4000,
Mag. 4200, Rahmendicke
(keretvastagság) 70. A Horg. (horgony) beállításánál azt kell beállítanod, hogy a
kijelölt ponthoz képest hol helyezkedjen el a kapud. A bal alsó gombot kell választanod,
hisz a kijelölt pont majd a kapu bal alsó pontja lesz. A Mélységi eltolás legyen: HÁTRA,
az Elem eltolás minden irányban 0,
hisz pont a háló vonalára, a hálósík mögé kell lehelyezni a kaput.
Be
kell még állítani a Weitere
Einstellungen-ben (további beállítások) az Anzahl Spalten-t (oszlopok száma) 1-re, a Sorok számá-t
6-ra. Így az ajtó 6 sorban
meg lesz törve. [OK]-vel térj
vissza a kapu fő beállító ablakába.
Igaz a kapu további szerkezeti elemeit
is meg kellene tervezni (pl. vezetősín), de az legyen a kapugyártók
feladata. (A kapu rögzítő elemeit azonban a későbbiekben el fogod készíteni!)
Az [OK]
után csak meg kell kattintanod az előbb létrehozott pontok egyiket, és már
kész is a kapu. Ugyanezt a típusú kaput helyezd el a másik előbb létrehozott
pontra is.

|
