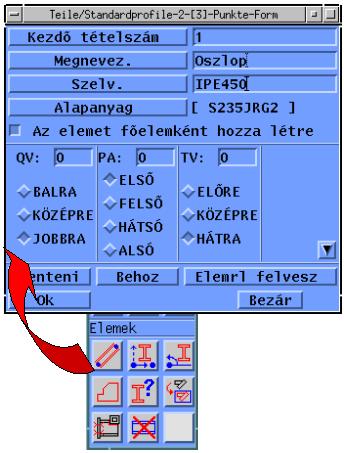

1. Oszlop, gerenda Most ugye a keretallas_1 nevű nézetben vagy. Helyezd le először az oszlopokat! Válaszd a főmenü Elemek/2 pontra illeszt pontját, vagy a Standardprofile in 2-Pkt-Form verlegen (Szabvány profilok illesztése 2 pontra) ikont. A jobb egérgomb rajzterület feletti megnyomásával, hozd elő az ehhez tartozó párbeszédablakot, majd töltsd ki a hiányzó részeket!
A Kezdő tételszám
legyen 1. A kezdő tételszámot
az automatikus tételszámozásnál fogja a program felhasználni. Az azonos típusú
elemeket ettől fölfelé látja el számokkal. Így az egyes elemtípusokat a tételszámozásnál
a nagyságrenddel lehet majd megkülönböztetni. (Keretelemek: 1, 2, 3... ;
burkolattartók: 101, 102, 103...; falvázoszlopok: 501...; kapuk, ajtó:
1001…; ablakok: 1201…; tetőelemek: 2000…; falburkolatok:
2501…) A Megnevez.
legyen: oszlop. A megnevezés a
feliratozás bekapcsolásakor kerül a rajzra, valamint a darabjegyzékben lesz
azonosító, csoportosító tulajdonság. A Szelv.
legyen IPE450. A szelvény a
lehelyezendő elem típusa, statikai számítással kell meghatározni. A listából
úgy tudsz választani, hogy egyszerűen rákattintasz a Szelv.-re,
és már eléd is tárul a szelvénylista. Ha a Szelv.
melletti beviteli mezőbe beírsz egy i
betűt, akkor csak az I.. nevű szelvények
jelennek meg, ha ipe-t írsz
be, akkor az IPE... nevűek. Így
tudod szűkíteni a listát. Az Alapanyag
maradhat S235JRG2. Egyébként
az anyagminőséget is listából lehet kiválasztani. Mivel az oszlop a későbbi mellékelemek
főeleme, ezért jelöld be az Elemet főelemként hozza létre gombot.
(Pl. az oszlop mellékeleme lesz az oszloptalp.) Ezután a profil relatív helyzetét
kell megadnod. A QV (Querverschiebung)
a kereszteltolás, a PA (Profilansicht)
a profilnézet, a TV (Tiefenverschiebung)
pedig a mélységi eltolás. A bal oldali oszlophoz a rádiógombok segítségével
válaszd ki a következőket: QV: JOBBRA,
PA: ELSŐ, valamint TV:
HÁTRA. Így az oszlop a raszter vonalától közvetlenül jobbra,
felénk néző gerinclemezzel, a fősík mögött fog elhelyezkedni. A lehelyezendő elem a beállításait
el is mentheted: [Menteni], aztán
adj neki nevet az alsó sorba, pl. oszlop,
végül [OK]. (Ha úgy érzed pancser
vagy, és majd az oszlop lehelyezését is meg kell párszor ismételned, nem árt
a beállításokat elmenteni, mellesleg én is el szoktam, soha sem lehet tudni,
mikor kell még.) Az [OK]
után kattints a leendő oszlop kezdő, majd a végpontjára. Ez a háló bal
alsó (0E1), és bal felső (6800E1) pontja. A program ekkor lehelyezi a bal
oldali oszlopot. Az előzőleg használt parancs, a beállításokkal
együtt mindaddig újra meg újra alkalmazható, amíg le nem ütöd az <Escape>-et, vagy el nem indítasz egy másik parancsot. Ha az
előbb használt parancsot akarod újra használni, csak módosítva, akkor
kattints a rajzterületen az egér jobb gombjával, és máris megjelenik a párbeszédablak. A jobb oszlop lehelyezéséhez is ezt
kell tenned! Változtasd meg a QV-t
(kereszteltolást) BALRÁ-ra, és jelöld
ki a két pontot (0A1, 6800A1), s máris megvan a jobb oszlop! (TIPP: Ha nem akarsz vacakolni a
tulajdonság változtatásával; akkor a jobb oszlop lehelyezésénél, változtatások
nélkül, kattintsd meg először a felső (6800A1), és aztán az alsó (0A1)

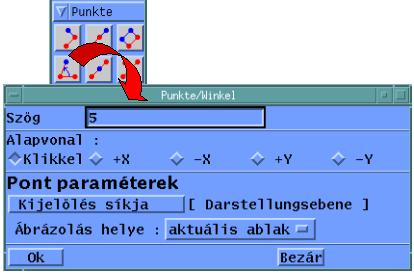

pontot, ugyanazt az eredményt éred el, csak így sokkal gyorsabb, és egyszerűbb!) Válaszd a Winkel abtragen (szöget létrehoz) ikont, vagy a főmenü Pontok/Szöget
kijelöl pontját. Jobb egérgomb a rajzterületen, majd a megjelenő
ablakban a Szög értékének adj meg 5-öt.
[OK] után két ponttal ki kell jelölnöd azt a szakaszt, amelyre
az 5 fokos szöget elhelyezi majd a Bocad. Ez a két pont sorra a háló bal
felső (6800E1), és a középső felső (6800C1) pontjai. Így a másodiknak
megkattintott középső pont felett jön létre az új pontod. Ugyanezt a műveletet
-5 fokos beállítással végezd
el a jobb oldalon is. (Nem kell újra megadnod a parancsot, csak jobb egérgomb
a rajzterületen, a Szög értékének
pedig adj meg -5-öt. A
megkattintandó pontok sorra a háló jobb felső (6800A1), és a középső
felső (6800C1) pontjai.) A gerendákat az oszlophoz hasonló módon
kell lehelyezni. (Kis segítség: Válaszd a főmenü Elemek/2
pontra illeszt pontját, vagy a Standardprofile
in 2-Pkt-Form verlegen (Szabvány profilok illesztése 2 pontra) ikont, majd
jobb egérgomb a rajzterületen.) A beállítások pedig legyenek a következők:
Kezdő tételszám: 1, Megnevez.: gerenda,
Szelv.: IPE360, Alapanyag:
S235JRG2, Az elemet főelemként
hozza létre: benyomva. QV: KÖZÉPRE,
PA: ELSŐ, TV:
10, és HÁTRA.
TV értékét azért kell 10-re
állítani, mert különböző az oszlop, és a gerenda övszélessége, a
lehelyezést követően azonban közös tengelyvonalra kell hogy kerüljenek. De
hogy miért pont 10mm ez az érték, azt a következő pontból tudhatod meg. Az ablakban végül válaszd az [OK]-t, aztán a gerendák lehelyezéséhez ki kell jelölni a
pontokat. (Figyeld a legfelső sor jobb oldalát.) Először a bal oldali
gerenda bal pontját (6800E1), aztán a gerenda jobb oldali pontját (ami az előbb
létrehozott 2 pontból a bal oldali pont) kell megkattintanod. Némi számolás,
és elkészül a gerendád. Majd ugyanezekkel a beállításokkal a jobb oldali
gerenda bal oldali pontját (ami az előbb létrehozott 2 pontból a jobb oldali
pont), végül a gerenda jobb oldali (6800A1) pontját kattintsd meg. A taréjnál
azért kellett két pontot létrehozni, és erre a két pontra lehelyezni a
gerendákat, hogy a későbbiek folyamán a taréjban elhelyezkedő kapcsolat (a
homloklemezek) pont középre, a szimmetriasíkra kerüljön. Gondolj bele, pl. 90 fokos pontlehelyezés
esetén az új pontod az elsőnek megkattintott pont fölé került volna; 45
fok esetén, a két pont felett, középen lenne; az általad is használt 5
fokkal, már majdnem a másodiknak megkattintott pont fölött jött létre az
új pontod. A számítógépes tervezés során, a teljes szimmetria miatt, nem
szabad az ilyen apró részleteket figyelmen kívül hagyni (még ha a kézi
rajzolásnál ezt meg is teszed.) Ha ránagyítasz a gerendák közötti résre
láthatod, hogy igen is van távolság köztük, egyébként ez a távolság
csupán 57mm.
|
|
