3. Keretsarok készítése

A keretsarkot, és más gyakran használt tipikus csomópontot is rendkívül egyszerűen el lehet készíteni a Bocaddel.

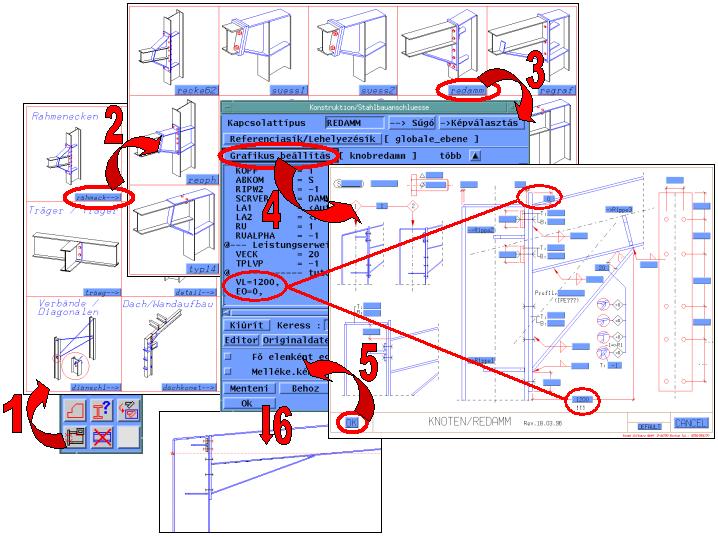

Válaszd a Grafische Auswahl (Grafikus kiválasztás) ikont. Most 9 fő típus képe tárul eléd, s minden főtípus számos altípust foglal magába. A keretsarkod csomópontja természetesen a Rahmenecken (keretsarkok) főtípusban található. Kattints kétszer a kis rahmeneckàgombra, azután válaszd a redamm típust (kétszer kell rákattintani). Most megjelenik a Konstruktion/Stahlbauanschluesse nevű információs ablak a csomópontról. (Ha az ablakod kisebb a képen láthatónál, akkor jobb oldalon a több mellett található, lefelé mutató kis háromszögre kattintva kibővítheted azt.) Szöveges formában láthatod az adatokat, és változtathatsz is rajta. Egyszerűbb azonban ezt grafikus formában megtenni. Válaszd tehát a Grafikus beállítás-t. Megjelenik a csomópont grafikus képe. Amely hiányzó adat mellett !!!-t látsz azt kötelező kitöltened, a többit a program automatikusan ki tudja tölteni, ha csak nem adsz meg valamilyen értéket.

Alul a kiékelés hossza legyen 1200mm. Először rá kell kattintani a kis beviteli mezőre, aztán beírni az értéket, végül pedig leütni az <Enter>-t. E közben az egérmutatónak végig a beviteli mező fölött kell lennie, különben csipog a gép, és lehetetlenné válik az adatbevitel.

Fent az oszlop, és a gerenda közé behelyezett elem túlnyúlását pedig állítsd 0-ra. Ezek után [OK].

Most a csomópontod információs ablakában a --tutorial section-- alatt megnézheted, mit is változtattál meg az alapbeállításokhoz képest. EO=0, valamint VL=1200, azért grafikus formában valamivel közérthetőbb volt a módosítás. Végül válaszd az [OK]-t.

A tervező ablak legfelső sorában, a jobb oldalon kapod az információt, hogy mit is kell tenned. Jelölje ki a főtartót!, ami nem más, mint az oszlop. Kattints az egyik oszlopra egyszer, aztán <Enter> (bátrabbak kattinthatnak kétszer, s így nem kell az <Enter>-t nyomogatni). Majd jön a következő utasítás: Jelölje ki a melléktartót!, ami pedig a hozzá tartozó gerenda, s végül újra <Enter>.

A program számol kicsit, és odavarázsolja a csomópontot.

Ismételd meg ugyanezt a másik sarokra is. Nem kell mást tenned, csak újra az oszlopot, és a gerendát megkattintani mindenféle előzmény nélkül (meg persze közben az <Enter>-t), mert mint említettem a Bocad újra és újra ugyanazt a parancsot hajtja végre mindaddig, míg meg nem nyomod az <Escape>-et, vagy nem kezdesz másik műveletbe.
