3. Rahmenecke

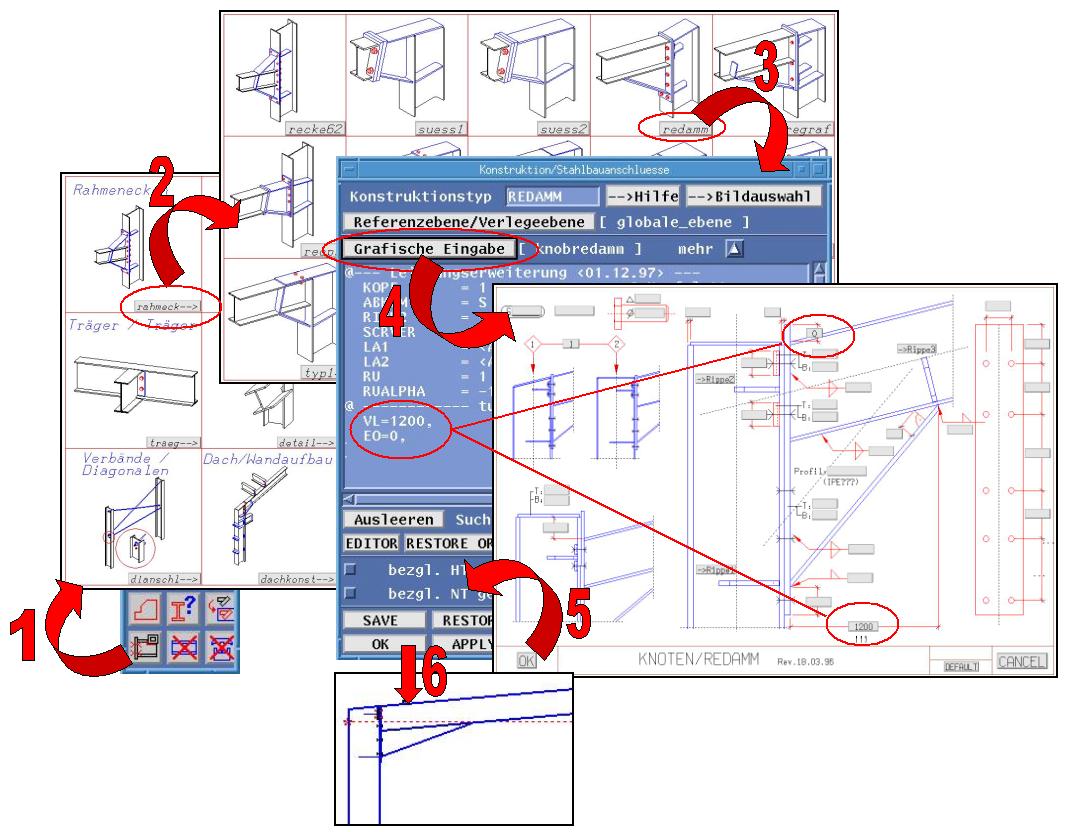

    Der Knoten Stütze/Riegel wird als Rahmenecke komplett von einer CAD-Konstruktionsmethode konstruiert. Dazu in der Ikonreihe Stahlbauanschlüsse grafische Auswahl der Methoden Ikon klicken. Im ersten Fenster Rahmenecken, dann im Nächsten den Typ redamm wählen. Die nötige Daten durch Grafische Eingabe eingeben. Die unbedingt erforderlichen Angaben sind mit !!! gezeichnet.

    Die Voutenlänge der Rahmenecke mit 1200, und die obere Länge mit 0 im Eingabefeld spezifizieren.

    Nach zweimal [OK] eine Stützen- und eine Riegelkante doppelklicken. Die Rahmenecke wird nun automatisch detailliert.
