2. Informationen von einem Bauteil

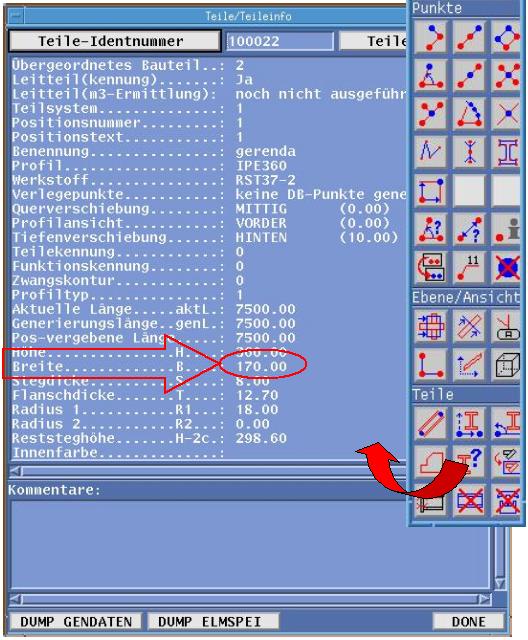

    Riegel liegen üblicherweise mit ihrem Steg fluchtend zum Steg der Stütze. Da die Stütze bündig hinter der Arbeitsebene liegt, muß also der Riegel ausgehend von mittiger Lage nach hinten um halbe der Differenz zwischen Flanschbreite der Stütze und der Riegel verschoben werden. Die Verschiebung beträgt somit (190-170)/2=10 mm. Die Profilbreite und sonstige Daten liefert Klicken von Teile/Teileinfo Form' oder von der Ikonreihe Teildaten-Info Ikon, und Doppelklick auf die Stütze. Auf dem Bild die Daten von Riegel. Mit [Done] abschließen.
