27. Burkolattartó rögzítése A burkolattartó elemek oszlophoz való rögzítését,
egy (számomra) érdekes módszerrel oldd meg. Válaszd a Grafische Auswahl (Grafikus kiválasztás) ikont, aztán a Dach/Wandaufbau
(tető/falfelépítmény) főcsoport crie
típusát. Ezt az ablakot úgy is előhozhatod,
hogy először a főmenü Konstrukció/KNN
<…> pontját választod, majd jobb egérgomb a rajzterületen,
és a megjelenő ablakban a [Kapcsolattípus] -ra kattintva a megjelenő listából a CRIE-t választod. Sajnos ehhez a típushoz egyelőre még
nem készítették el a grafikus adatbeviteli képet (felül a [Grafikus
beállítás] mellett az olvasható,
hogy noch nicht implementiert
(még nem létezik)); de azért ki lehet találni, hogy melyik érték megváltoztatása,
milyen következményeket von maga után. Most attól függően, hogy mennyi időd van, készítsd el a kapcsolatokat.
Ebben az esetben alapbeállítással, az [OK] választása után, a felső sor jobb oldalán megjelenő utasításoknak
megfelelően járj el. Jelölje ki a főtartót!, azaz az oszlopot, majd Jelölje
ki a 1 melléktartót!, ami pedig a burkolattartó elem. Sorra kattintsd meg
őket. Főtartóból, azaz oszlopból egyszerre csak egyet lehet kijelölni,
melléktartóból, azaz a burkolattartó elemből azonban többet is. De
egyszerre csak azonos állású melléktartót jelölj ki, különben a Bocad
sajnos elrontja a csomópont kialakítását. (Nem veszi figyelembe, hogy az
egyik C elem lefelé, a másik ezzel ellentétben felfelé néz.) Mivel a beállítások között sok az <Automatik> így pl. a sarki csomópont típusában is különbözni fog egy átlagos közbülső rögzítési típustól.
Ebben az
esetben jóval több időt kell rászánnod a kapcsolatok kialakítására, de
ha hosszú távon foglalkozni akarsz a Bocaddel, mindenféle képen szakíts rá
időt. A csomópontok képzését ne bízd hát
a „Bocad fantáziájára”, hanem érvényesítsd a saját elképzeléseidet
is! Célszerű megfelelően beállítani ezt a csomópont típust, mert ezek után
az összes oszlop-burkolattartó kapcsolatot ennek a segítségével készítheted
el. Ha tehát egyszer beállítod a típust, utána már csak az oszlopokat, és
a burkolattartókat kell kijelölgetned, s a teljes kapcsolat automatikusan készül
majd. (Nem kell egyesével a segédelemeket lehelyezni, hegeszteni, csavarozni,
hanem mindez majd egy lépésben történik.) Először tehát próba képen alapbeállítással
készítsd el az egyik kapcsolatot. Az [OK]
választása után figyeld a felső sor jobb oldalát. Jelölje ki a főtartót!,
azaz az oszlopot, majd Jelölje ki a 1 melléktartót!, ami pedig a
burkolattartó elem. Sorra kattintsd meg őket. Nézd meg több nézetből is,
hogy milyen érdekes ez a kapcsolat. A megértéséhez kapcsold be a csavarok,
ill. a varratok nézetét is. Most már tudod, mire számíthatsz. Még ne töröld
le a kapcsolatot, először próbálj ki még egy-két további variációt, és
majd utána egyszerre töröld le a feleslegeseket. Hozd elő újra a kapcsolat beállító
ablakát. Most meg kellene változtatni egy-két dolgot. Ebben segítségedre
van a [àSúgó].
Az ablakban (felül) erre a gombra kattintva a beállítási lehetőségek
teljes magyarázatát láthatod. Ez sajnos csak németül olvasható, de ha
tudsz egy kicsit németül könnyű dolgod lesz vele.

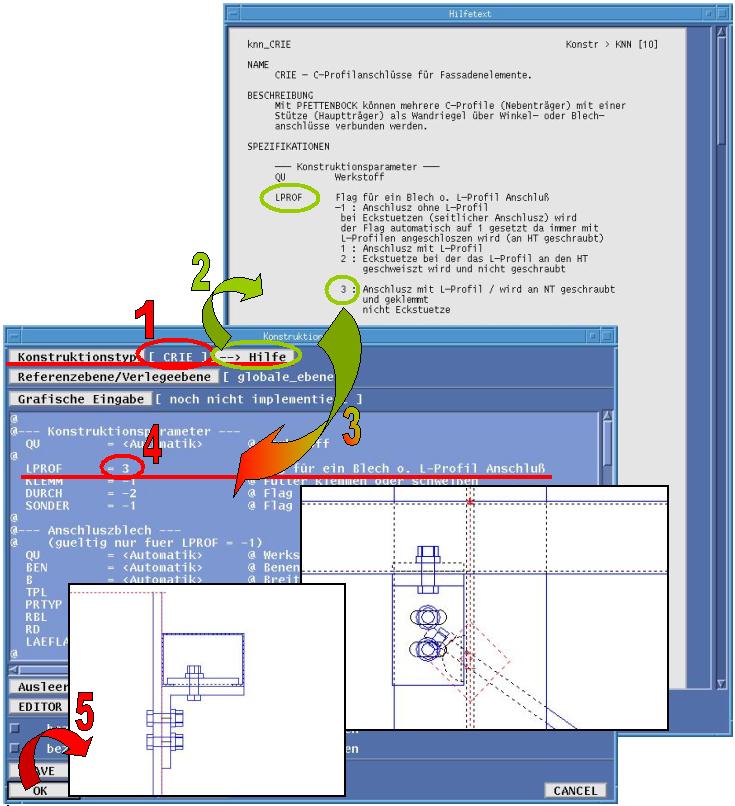

Mindjárt az elején az LPROF
beállítással lehet magát a csomópont típusát kiválasztani. Az alapbeállítás
értéke -1, ez L profil nélkül rögzíti
az elemeket. Ha az LPROF értékét 3-ra
változtatod, akkor a Bocad olyan kapcsolatot készít, melynek során a rögzítés
egy L profilú elemmel történik, és az L profil a gerendához csavarozva, a
burkolattartóhoz pedig egy segédelemmel lesz rögzítve. Változtasd meg ezt
az értéket tehát 3-ra, és készíts
el így is egy kapcsolatot. Nyugodtan változtathatod az értékeket,
mert az [Originaldatei laden]
(eredeti fájl beolvasása) választással bármikor visszaállíthatod az
eredeti beállításokat. Az így elkészített kapcsolat lesz a
megfelelő, de az oldalnézetből láthatod, hogy túl nagy az automatikusan készülő
rögzítő L elem. A PROFW értékét
<Automatik>-ról (automatikus) változtasd át L140*15-re.
Készítsd el ismét a kapcsolatot. Ezeket a beállításokat a [Menteni]-vel mentsd el burkrogzito
név alatt. Először töröld le a próbaképpen elkészített rögzítéseket
(elemcsoport törlése), majd készítsd el az összes oszlop-burkolattartó
kapcsolatot.
|
|
