5. Éllemez

    A falburkolat tetejére egy védő éllemezt kell elhelyezned. Az éllemezek lehelyezését a 4-es síkban lévő falelemmel kezd. Válts át erre a nézetre. Az éllemezek lehelyezéséhez, pontosabban az éllemez formájának meghatározásához szükséged lesz egy, a 4-es síkra merőleges metszetre is. Célszerű tehát a 4-es síkban, bal oldalon egy tetszőleges falelem felső részéről egy bal oldali (Von links) metszetet készíteni.

    Kedved szerint helyezgetheted az ablakaidat, változtathatod a méreteit. Célszerű azonban a képernyődet vízszintesen két részre osztani. A felső részen legyen a fő ablak, a 4-es síkkal. Az alsóban, bal oldalon pl. az előbb létrehozott metszetet ábrázoló ablak, jobb oldalon pedig a térbeli kép.

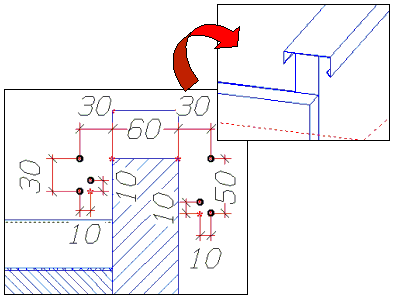

    Először a síkot ábrázoló ablakban (sarokpontokkal) keresd meg a fal felső szélső pontjait (bal, középső, jobb), majd a metszetet ábrázoló ablakban jelöld ki az éllemezek alakját meghatározó pontokat.

    Keresd meg a metszetben látható falelem sarokpontjait. A pontok közül azokra lesz szükséged, amik a metszet síkjában vannak. Mivel a nézetnek van mélységélessége, nem a legfelső pontpárra, hanem az alatta elhelyezkedő (a metszeti sraffozást határoló) pontokra lesz szükséged.

    A pontok kijelölése során a pontokat létrehozó ablakban legyen bekapcsolva a Z-irányban, a Kijelölés síkja legyen a Darstellungsebene (ábrázolási sík); az Ábrázolás helye pedig az [aktuális ablak].

    Az éllemezek lehelyezéséhez válaszd a főmenü Elemek pontját, majd a Élhajlítás/Vékony lemez-re kattintva a választási lehetőségek közül az Über Punkte in Ebene-t (pontokkal kijelölt síkban).

    Ha egy menüpont mellett egy jobbra mutató kis háromszög található, akkor az azt jelenti, hogy a menüpont további almenüket tartalmaz.

    Jobb egérgomb a rajzterületen. Állítsd be a Teileeigenschaften (résztulajdonságok) alatt a Blendeneigenschaften-re (lemeztulajdonságok) kattintva, az élvédő lemez méreteit. A Vast. legyen 1mm, a Megnevez.: elvedo, a Tételszám: 2501, az Anyag: BADOG.

    A lehelyezés során figyeld az utasításokat. Először a lemez helyzetét kell megadni, a síkot ábrázoló ablakban. Gib Generierungspunkt 1 (add meg az 1. lehelyezési pontot), ez legyen a fal bal felső pontja. Gib Generierungspunkt 2 (add meg a 2. lehelyezési pontot), ami a fal középső felső pontja, majd <Enter>. (Ne adj meg 3. pontot, mert akkor nem fog sikerülni a lehelyezés.) Ezek után pedig a lemez alakját kell megadnod. Gib Punkt 1 auf Aussenkante (add meg az 1. külső élpontot), azaz a metszeti képen sorra kattintsd meg a lemez előbb létrehozott sarokpontjait, majd <Enter>.

    Ezen a metszeti képen kicsit furcsán néz ki a lehelyezett elem, de gondolj bele, hogy a képnek van mélységélessége is.

    A fal jobb oldali élborításához hozz létre a jobb felső részről egy metszetet, majd azon jelöld ki a szükséges pontokat, és készítsd el az élvédőt.

    Végül az éllemezek két-két végét vágd hozzá a függőleges síkokhoz.
