4. Lábazat

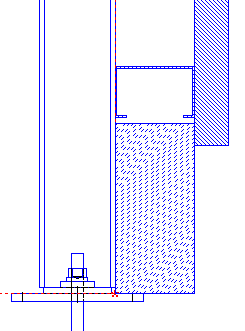

    Válts át a 4-es síkra, és készíts egy metszetet a fal alsó részéről. Láthatod, hogy a fal alatt egyelőre még szabad az „átjárás”.

    A kezdő tételszám legyen 3000, a Megnevez. labazat, a Szelv. BL140*300, az Alapanyag [BETON]. Az elemet főelemként hozza létre kikapcsolva, az eltolások értéke minden irányban 0, a lehelyezési beállítás pedig BALRA, ELSŐ, ELŐRE.

    A keresztmetszeti típus BL, azaz németül Blech (lemez). A megadás módja BLx*y, ahol x, és y a keresztmetszeti értékek. (Javaslat: x<y.) A téglalap keresztmetszeti típusú elemeket tehát ebben a formában célszerű megadni.

    A megkattintandó pontok a bal alsó (0A4), és a jobb oldali alsó (0E4) pont. A falelem alsó részéről készített metszeti képen ellenőrizheted munkádat.

    A lábazati elem lehelyezése után válts át az A síkra. Először tükrözd át a síkra merőlegesen elhelyezkedő, előbb elkészített jobb oldali lábazati elemet a bal oldalra, aztán hozd létre ebben a síkban is.

    A lehelyezéshez szükségesek az előbb létrehozott jobb, és bal oldali lábazati elemek szélső alsó sarokpontjai. A pontok elkészítése után, válaszd ismét az elemlehelyezést. Változtatás nélkül kattintsd meg a bal oldali lábazati elem bal alsó, majd a jobb oldali lábazati elem jobb alsó pontját.
