1. Feladatfejléc (Auftragskopf)

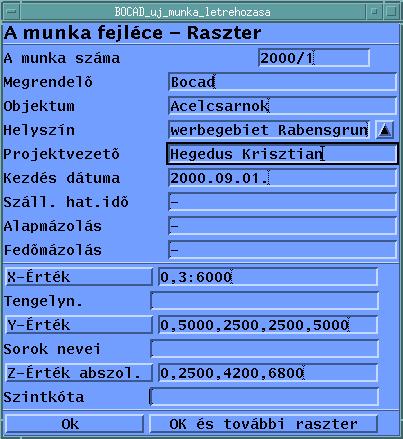

    Az új feladat létrehozásának a következő lépése, az automatikusan megjelenő A munka fejléce - Raszter ablak kitöltése. Ebben a feladatra jellemző fontos adatokat kell megadnod!

    A munka száma természetesen bármi lehet. Megrendelő, Objektum, Helyszín… értelemszerű kitöltése után következik a hálózat megadása. Az üres beviteli mezőkre kattintva válnak azok szerkeszthetővé, és az <Enter> lenyomásával léphetsz ki belőlük. A mezők között a <Tab> -bal mozoghatsz.

    Ha az ablakod jóval kisebb, mint a képen látható, akkor kattints a jobb oldalon található lefelé mutató kis háromszögre, és egyből bővebb listát kapsz!

    A hálózat a Bocad egy fontos alaptulajdonsága. Gyakorlatilag a térben lévő horizontális, és vertikális síkok metszéspontjait jelenti. Ennek segítségével tudod a szerkezet elemeit a térben elhelyezni. Egy elem lehelyezéséhez minden esetben szükséged van előre definiált pontokra; legyenek azok kezdő, és végpontok; vagy középpont, és egy iránypont...

    Mivel az itt megadott hálózat az egész feladaton keresztül végig "kísérteni" fog, jó ezt a lépést alaposan megfontolni. Természetesen a későbbiek folyamán szúrhatsz be, és törölhetsz is belőle, de ha az elején jól választasz, nem is lesz szükség a módosítására.

    Hova érdemes tehát hálópontot rakni? Minden olyan pontba, ami ténylegesen csomópont, úgy, mint: talp-pontok, oszlop-gerenda csatlakozása, tető csúcsa, keretek kiosztása. Nem szükséges azonban az összes csomópontot most definiálni, hisz pontokat -a jelenlegiek segítségével- később is létrehozhatsz. Így pld. nem kell most megadnod, az ajtók, ablakok sarokpontjait.

    Minden adatot mm-ben kell megadni!!! Érvényes ez most, és a Bocadezés során mindig!

    A mintacsarnok 15x18x7,5 m-es, és hogy a hálópontok miért pont oda kerültek, ahova; az rövidesen kiderül.

    A horizontális (X, Y) értékeket relatív (a távolságértékeket nem az origóhoz, hanem az előző ponthoz viszonyítva), a vertikális (Z) értékeket pedig abszolút módon (mindig az origóhoz képest) kell megadni.

    Ha az azonosítókat (Tengelyn., Sorok nevei, Szintkóta) beviteli mezőit üresen hagyod, akkor a program X irányba az 1, 2, 3... számokat, Y irányba az A, B, C... betűket, Z irányba pedig a magassági értékeket használja

    Ha beírtad a szükséges adatokat, akkor [OK].

    A képernyőn a pontokat piros csillagok jelölik, a pontok pedig piros szaggatott vonallal vannak összekötve. A hálózatból minden nézetben csak az aktuális részt látod, de a BASISDIMETRIE nevű ablakban mindig megtekintheted az egészet. (Erre nem igazán lesz szükséged, hisz célszerű nem csak a háló összes pontját magában, hanem a már megkonstruált szerkezeti elemekkel együtt megtekinteni; amire a térbeli ábrázolás a legmegfelelőbb.)
